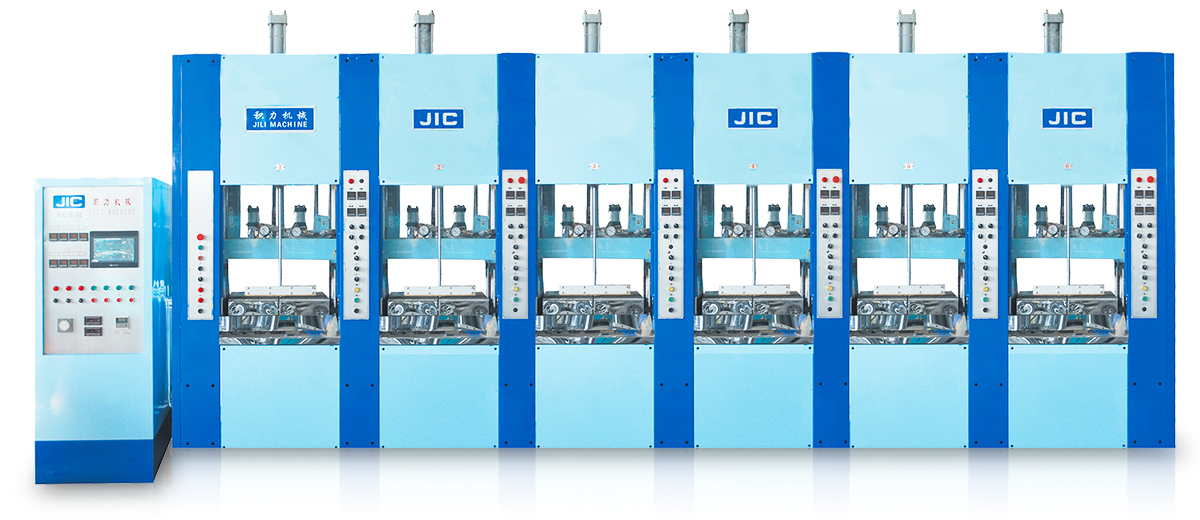

ماكينة القولبة بالحقن EVA بلون واحد (نوع خطي)
One Color EVA Injection Molding Machine (Linear Type)
ماكينة التشكيل بالحقن الخطية الآلية لإنتاج النعال، الصنادل، الشباشب وأحذية البوت EVA
المادة: EVA
التطبيقات

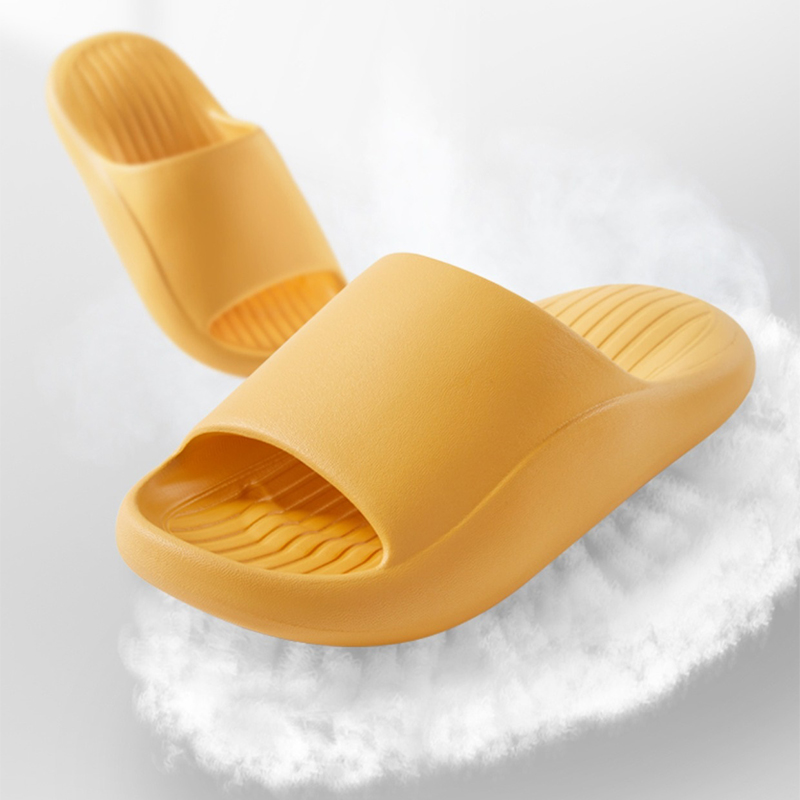

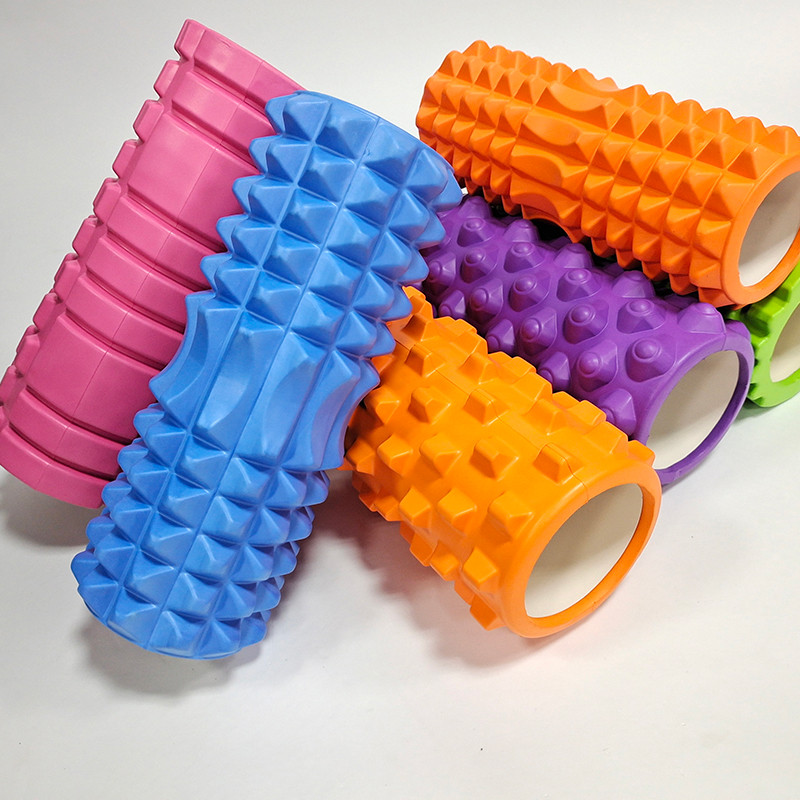

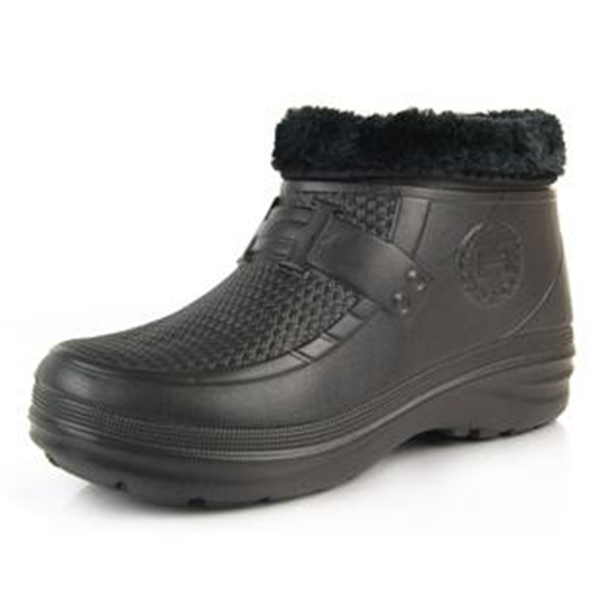

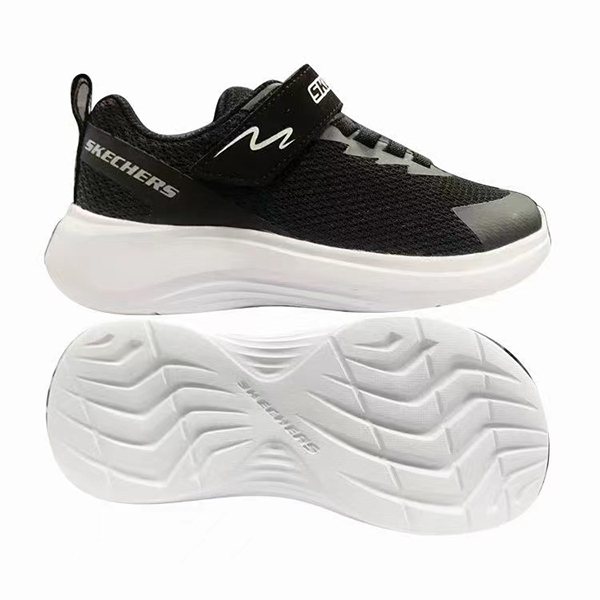

نعال أحذية EVAأحادية اللون للأحذية الرياضية، الشباشب، البوت، المعدات الرياضية، لعب الأطفال، الحقائب، الحاويات وغيرها من المنتجات.
استخدمت ماكينة القولبة بالحقن EVA بلون واحد على نطاق واسع لإنتاج النعال، الصنادل، الشباب وأحذية البوت.

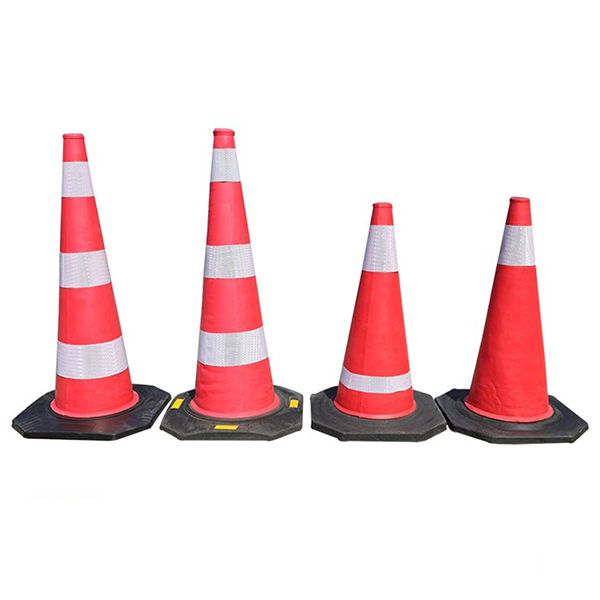

إلى جانب القوالب القياسية 290×550 مم، نوفر أيضاً أبعاد القالب المخصصة، مثل 305×550 مم و330×600 مم، إلى جانب قوة التثبيت العالية وضربات فتح القالب الموسعة لتمكين جميع العمليات اليدوية مثل تجميع المنتجات مسبقاً، قوالب التنظيف وإضافة عامل تحرير القالب. أحجام كبيرة من البرغي والبرميل، مثل 65 مم، 70 مم، و75 مم، يتم توفيرها أيضاً لإنتاج منتجات EVA بقياسات أكبر، مثل الأحذية الطويلة (البوت)، العجلات والأعمدة المضادة للتصادم.
- عدد 2 قالب في محطة واحدة تعمل بشكل مستقل، مما يحسن الإنتاجية بشكل كبير؛
- ألواح القالب ذاتية التعويض تضمن منتجات عالية الجودة؛
- فتح القالب سريع بفضل الهيكل الذي يتكون من ذراع التدوير وقضيب التوصيل؛
- وحدة السيرفو الهيدروليكية توفر 50% من الكهرباء؛
- يتم توفير قوالب مخصصة لتلبية متطلبات الإنتاج المختلفة؛
- يعتمد نظام التحكم الإلكتروني وحدة المعالجة المركزية (CPU) Siemens التي تعمل بكفاءة.
| البند | الوحدة | المواصفات | ||
| الموديل | 9102 | 9106 | 9108 | |
| المادة الخام | EVA | EVA | EVA | |
| عدد المحطات | 2 | 6 | 8 | |
| قوة الربط | T | 180 | 180 | 180 |
| شوط فتح القالب | mm | 350 | 350 | 350 |
| قياس القالب | mm | 290*550 | 290*550 | 290*550 |
| إرتفاع القالب | mm | 100-260 | 100-260 | 100-260 |
| قطر اللولب | mm | Ø60 | Ø60*2 | Ø60*2 |
| سرعة دوران اللولب | rpm | 0-165 | 0-165 | 0-165 |
| أقصى حجم للحقن | cm³/cc | 930 | 930*2 | 930*2 |
| ضغط الحقن | kg/cm² | 1080 | 1080 | 1080 |
| ضبط درجة الحرارة | stage | 4 | 4 | 4 |
| قدرة التسخين (قادوس التغذية) | kW | 6 | 6*2 | 6*2 |
| قدرة التسخين (القالب) | kW | 25.6 | 76.8 | 102.4 |
| المحرك الهيدروليكي | kW | 37/32 | 55/50 | 55/50 |
| القدرة الكلية | kW | 62/57 | 131/126 | 157/152 |
| استهلاك الزيت | kg | 800 | 1000 | 1000 |
| أبعاد الماكينة | mm | 4680*4600*2875 | 8230*3800*2875 | 10650*4800*2875 |
| الوزن الكلي | kg | 11000 | 26000 | 33000 |

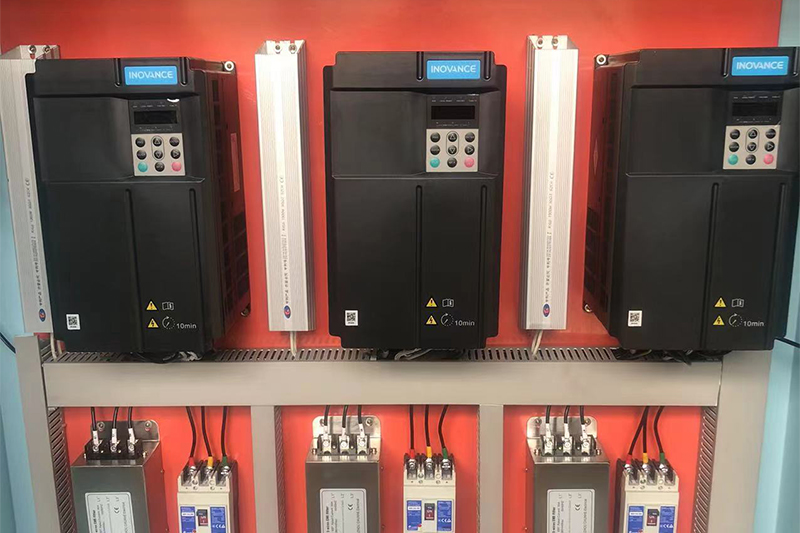

- وحدة الحقن وحدة الحقن مجهزة بنظام قياس يتكون من كاشف مقياس الجهد، نظام الحوسبة PLC و PCللتحكم بدقة في حجم الحقن. يتيح محول التردد مع الشريحة الخطية ومخفض السرعة حركة سلسة وسريعة لوحدة الحقن. يستخدم المشفر الدوار للكشف وتحديد المواقع.

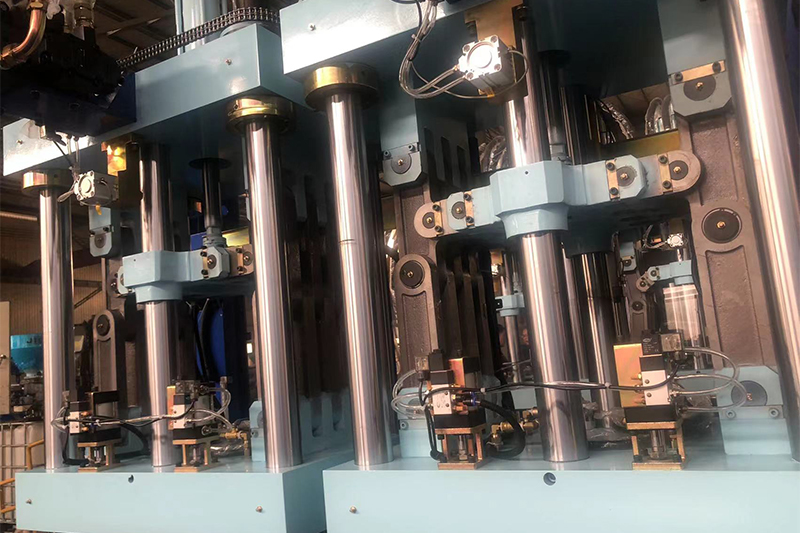

- نظام غلق القالب تم تجهيز نظام فتح وإغلاق القالب على مرحلتين بجهاز كشف للتأكد من أن القالب مغلق تماماً. شوط فتح القالب الكبير يوفر مرونة عالية للقوالب المختلفة.

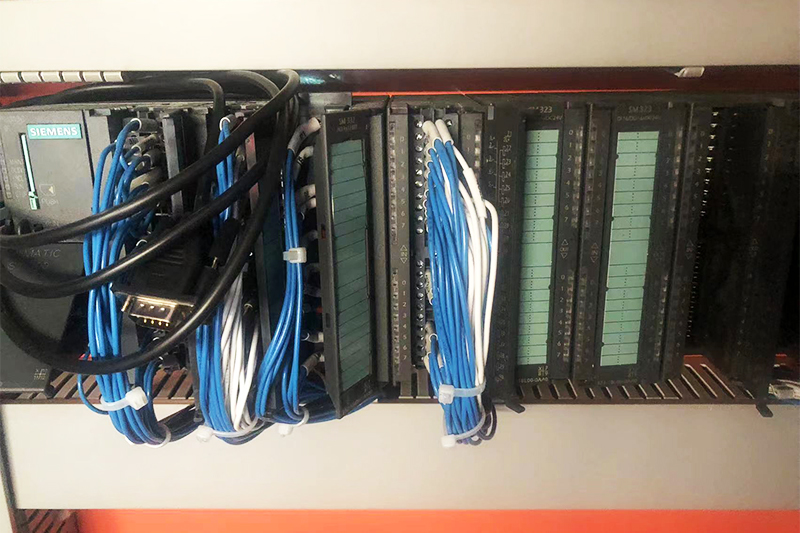

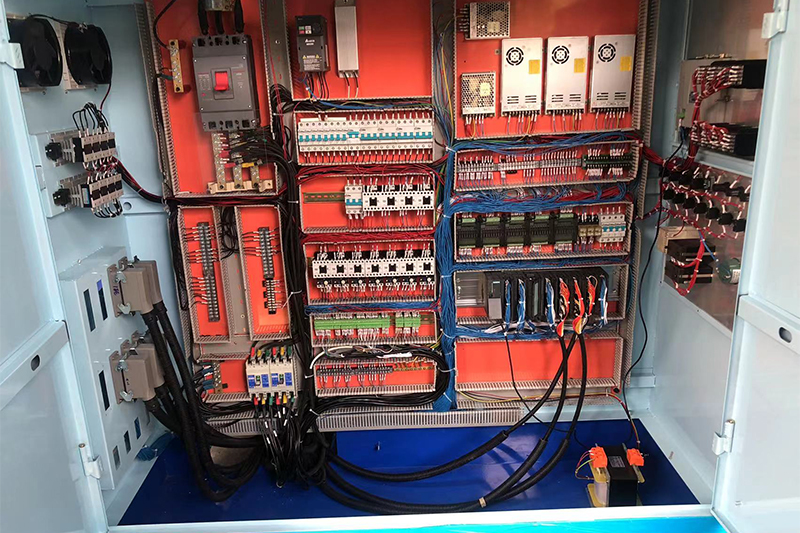

- نظام التحكم يعتمد نظام التحكم على واجهة المستخدم الرسومية وشاشة اللمس. التصميم المعياري PLC في نظام ويندوز واضح لتحديد الوظائف وسهولة التشغيل. يوفر النظام وظيفة المراقبة المباشرة لسرعة الدوران لتغذية المواد، حجم الحقن، الزمن ودرجة الحرارة، زمن إضافة الكبريت والإنتاجية. يتيح نظام التحكم سهل الاستخدام التشغيل السهل والمريح.

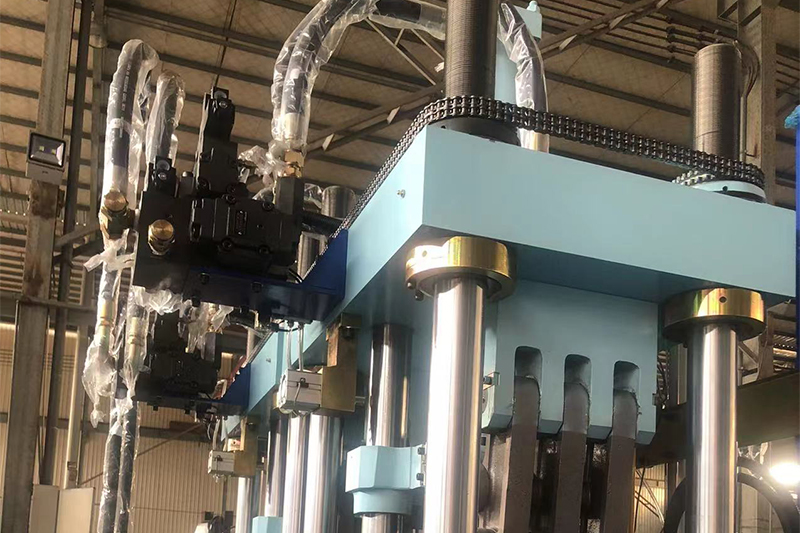

- النظام الهيدروليكي يمكن لصمام التحكم ثنائي النسبة إلى جانب نظام التحكم الذي يتحكم بالدقة في الضغط ومعدل التدفقات الهيدروليكية المتعددة.
- التصميم الموفر للطاقة الألواح العازلة للحرارة ذات الجودة العالية في كل محطة تحافظ على الحرارة دون استخدام الماء.
- طاولة التشغيل المنخفضة تتميز طاولة التشغيل المنخفضة بالتصميم المريح لزيادة كفاءة وإنتاجيتة المشغل.
- الضبط المرن لشوط فتح القالب يمكن تعديل شوط فتح القالب بسهولة في نطاق من 100 إلى 260 مم.
يمكننا إنتاج ماكينات تصنيع الأحذية وفقاً على متطلبات العملاء، مثل الأبعاد، المواصفات، الجهد والألوان. نحن نقدم أيضاً محرك توافق الجهد.
تكمن المزايا الرئيسية لمحرك السيرفو في توفير الطاقة، مستوى الضوضاء المنخفض، واستقرار أفضل أثناء التشغيل عند درجة حرارة الزيت المنخفضة، مما يؤدي إلى إطالة عمر خدمة مانع تسرب الزيت.
إن تقنية نفخ الهواء A4 PVC عبارة عن تقنية ناضجة تعتمد عوامل نفخ كيميائية لصنع أحذية تتميز بخفة الوزن، تدفق أقضل للهواء، مقاومة للإنزلاق والمتانة. الأحذية المنتجة في عملية نفخ الهواء أكثر راحة للارتداء وبالتالي فهي معروفة في السوق.
ماكيناتنا لتصنيع الأحذية تعمل بشكل آلي كامل وتتميز بالمرونة التشغيلية. يمكن لعامل أو عاملين التعامل بسهولة مع تشغيل الماكينات.
نوفر ماكينة تصنيع احذية المطر PVC بذراع آلية قادرة على إزالة الزوائد وفتح وإغلاق القوالب تلقائياً. وبالتالي، فإن الذراع الآلية تقلل إلى حد كبير من عبء العمل وتحسن الإنتاجية.
يتم توفير الماكينات المساعدة لتحسين إنتاجية ماكينة صنع الأحذية.
